FMZ食品級不銹鋼酸堿自吸泵結構圖

時間：2012-12-28 來源：揚子江泵業 瀏覽數：1179

移動式自吸離心泵概述：
JMZ、FMZ型移動式自吸泵采用新型機械密封組裝，安全防爆，長年不漏，適合輸送-３５度+８０度的各種酒類、飲料、乳品、藥劑、汽油、溶劑油、糖漿等(超過４０度吸程將明顯降低)。本泵具有結構緊湊、操作簡便、體積小、重量輕、性能穩定、不用底閥、起動時不需引灌等特點，該泵更換３-４個零件后便可用于輸送濃漿、酸、堿、鹽等液體。移動式自吸離心泵性能范圍：流量為３m3/h-100m3/h,揚程為18m-14m,口徑為25mm-150mm；移動式自吸離心泵①適用于城市環保、建筑、化工、制藥、染料、印染、電力、造紙、石油、設備冷卻、油輪卸油等許多行業，②適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料介質粘度≤100厘珀，③泵裝上搖臂式噴頭,又可將水沖到空中后,散成細小雨滴進行噴霧,可用于農場、果園、茶園的噴灑，④可和任何型號、規格的壓濾機配套使用,將漿料送帶濾機進行壓濾的理想配套泵種。

移動式自吸離心泵型號：

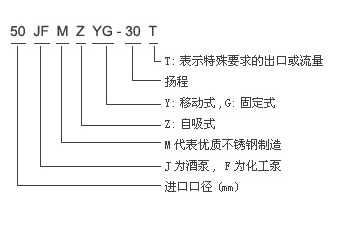

如圖所示，　50J M Z - 30 T
50:　　移動式自吸泵進口口徑(mm
J : J為酒泵，F(xiàn)為耐酸泵
M : M代表優質不銹鋼制造
Z : Z為自吸式，T表示移動式，G為固定式
30: 移動式自吸泵揚程
T : T: 表示特殊要求的出口或流量

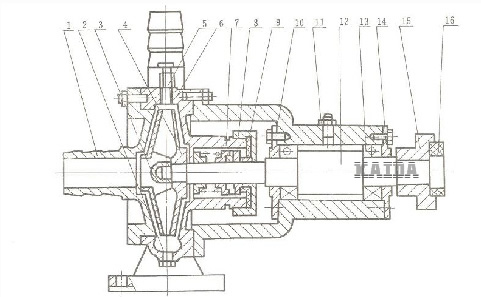

移動式自吸離心泵結構：

1	束節式蓋頭	9	機械密封
2	放液螺絲	10	軸承體
3	阻水閥	11	黃油咀
4	葉輪螺母	12	泵軸
5	束節式出口	13	軸承
6	泵體	14	壓蓋
7	葉輪	15	聯軸器
8	泵蓋	16	彈性塊

移動式自吸離心泵性能參數：

型號	口徑(mm		流量(m3/h	揚程	吸程	電機(kw)	轉動(r/min)	型號
型號	進口	出品	流量(m3/h	揚程	吸程	電機(kw)	轉動(r/min)	型號
25JMZ-22	25	25	3	22	5	1.1	2900	25JMZ-22
25JMZ-30	25	25	3	30	6	1.5	2900	25JMZ-30
40JMZ-22	40	25	6	22	5	1.5	2900	40JMZ-22
40JMZ-30	40	25	6	30	6	2.2	2900	40JMZ-30
40JMZ-40	40	25	6	40	6	3	2900	40JMZ-40
50JMZ-22	50	40	12	22	5	2.2	2900	50JMZ-22
50JMZ-30T	50	50	20	30	6	4	2900	50JMZ-30T
50JMZ-40	50	40	12	40	6	4	2900	50JMZ-40
65JMZ-22	65	50	24	22	5	4	2900	65JMZ-22
65JMZ-30T	65	65	30	30	6	5.5	2900	65JMZ-30T
80JMZ-22	80	65	48	22	5	7.5	2900	80JMZ-22
80JMZ-30	80	65	48	30	5	7.5	2900	80JMZ-30
125JMZ-18	1250	100	100	180	5	15	2900	1250JMZ-18

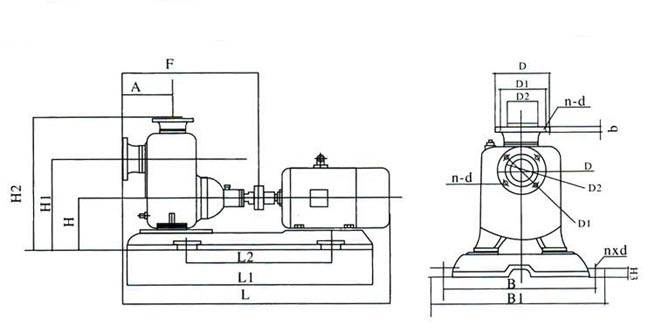

移動式自吸離心泵安裝尺寸：

型號	外型安裝尺寸												進口法蘭尺寸					出口法蘭尺寸
型號	L	L1	L2	A	F	B1	B	H	H1	H2	H3	n×d	D	D1	D2	b	n×d	D	D1	D2	b	n×d
25JMZ-22	695	600	390	405	405	320	270	195	305	445	20	4×16	100	75	60	14	4×12	100	75	60	14	4×12
25JMZ-30	730	630	440	410	410	320	280	210	320	470	20	4×16	100	75	60	14	4×12	100	75	60	14	4×12
40JMZ-22	750	630	440	415	415	320	280	210	320	460	20	4×16	130	100	80	16	4×14	130	100	80	16	4×14
40JMZ-30	755	630	440	410	410	320	280	210	320	470	20	4×16	130	100	80	16	4×14	130	100	80	16	4×14
40JMZ-40	890	750	490	480	480	370	330	225	360	530	20	4×16	130	100	80	16	4×14	130	100	80	16	4×14
50JMZ-22	770	630	440	415	415	320	280	210	320	460	20	4×16	140	110	90	16	4×14	140	110	90	16	4×14
50JMZ-30T	890	750	490	480	480	370	330	225	360	530	20	4×16	140	110	90	16	4×14	140	110	90	16	4×14
50JMZ-40	890	750	490	480	480	370	330	225	360	530	20	4×16	140	110	90	16	4×14	140	110	90	16	4×14
65JMZ-22	890	760	490	470	470	370	330	200	350	530	25	4×16	160	130	110	16	4×14	160	130	110	16	4×14
65JMZ-30T	960	790	470	480	480	370	330	235	370	530	22	4×16	160	130	110	16	4×14	140	110	90	16	4×14
80JMZ-22	970	780	470	480	480	375	330	240	380	580	25	4×16	185	150	125	18	4×18	160	130	110	16	4×14
80JMZ-30	970	780	470	480	480	375	330	240	380	580	25	4×16	185	150	125	18	4×18	160	130	110	16	4×14

移動式自吸離心泵管路損失計算：

管徑
mm	1	2	4	6	8	10	每100米直管損失米數以新鑄鐵管偉標準舊管加倍
25	3.27	13.0					每100米直管損失米數以新鑄鐵管偉標準舊管加倍
40	3.5	14	15				15	20
50	0.8	3.1	13	29					25	30
65		0.8	3.2	7.1	13	20					40	50
80		0.4	1.6	3.3	5.9	9.6	21.6						60	70
100			0.4	0.8	1.3	2.1	6.8	8.6	13	19.4					80	90
125				0.23	0.4	0.63	1.3	2.7	4.1	5.9	10.7						100	110
150					0.16	0.26	0.58	1.1	1.6	2.3	4.2	6.4	9.4						120	130
175						0.11	0.27	0.5	0.74	1.05	1.9	2.9	4.3	5.8	7.7	9.6					140	160
200							0.13	0.26	0.37	0.53	0.93	1.5	2.1	2.9	3.7	4.7	6.1	7.2	8.5				180	200
250								0.07	0.12	0.18	0.30	0.48	0.68	0.93	1.2	1.5	1.9	2.3	2.8	3.3	3.7	4.9	4.2
300									0.07	0.12	0.19	0.37	0.49	0.61	0.76	0.9	1.1	1.3	1.5	2.0	2.4
